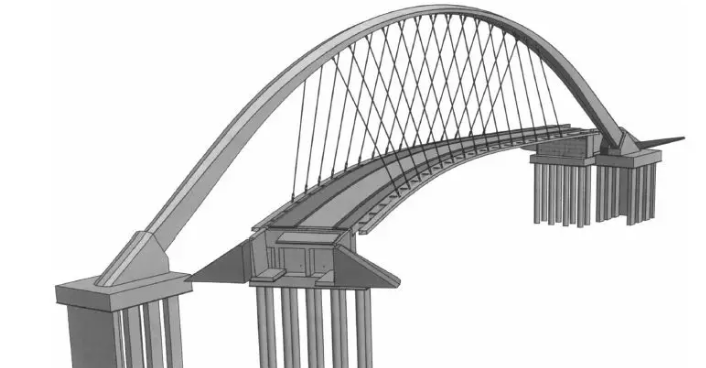

城堡橋(Citadelle Bridge)位于法國斯特拉斯堡。

該橋梁的結構是一種下承式的曲線拱橋。
橋梁詳情介紹:兩側橋臺之間橋長163 m。橋面寬14.34 m,設置2條人行道(2 m+2.4 m)和1條自行車道(2.5 m),剩余的橋面(6.44 m)為電車軌道鋪設區。

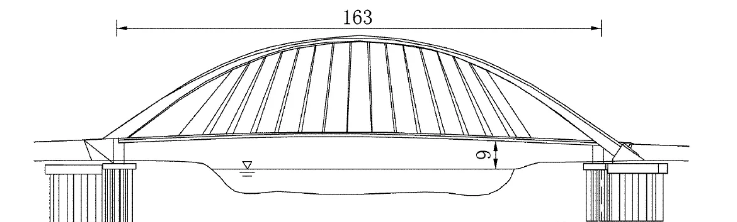

立面圖▼

全橋共有30根封閉式鋼絞線吊桿,直徑50~75 mm,名義斷裂荷載2 380~5 620 kN,
安裝間距8 m,與主梁橫隔板交錯布置(橫隔板的間距為4 m)。
中部區域有14對吊桿,兩側各有1根吊桿伸到橋面端部。
拱肋中吊桿的錨固墊板厚80~115 mm,吊桿與錨墊板采用銷接方式連接。
來源:網絡
