鋁合金材料具有強度重度比高、質輕、美觀、防腐性能高等優點,是新型的結構材料,將其應用于人行天橋,可以減少橋身的自重,降低后期的養護費用,增強橋梁整潔美觀的視覺效果。 在我國,將鋁合金材料用于人行天橋的建設還比較少見,目前僅在北京、上海、杭州等地建設了幾座鋁合金人行天橋,國內還沒有相應的設計規范和施工質量驗收規范[1]。 文獻[1]~[3]對鋁合金人行天橋進行了荷載試驗及承載能力分析,試驗表明,鋁合金材料滿足相關設計及變形能力的要求, 可以用于人行天橋工程中。 筆者依據城市人行天橋的相關設計規則[4],結合鋁合金結構的設計要求[5],對濟南市森林公園處待建人行天橋進行了結構計算分析與設計,設計方法對今后此類橋梁的設計和研究具有重要的借鑒意義。
工程概況

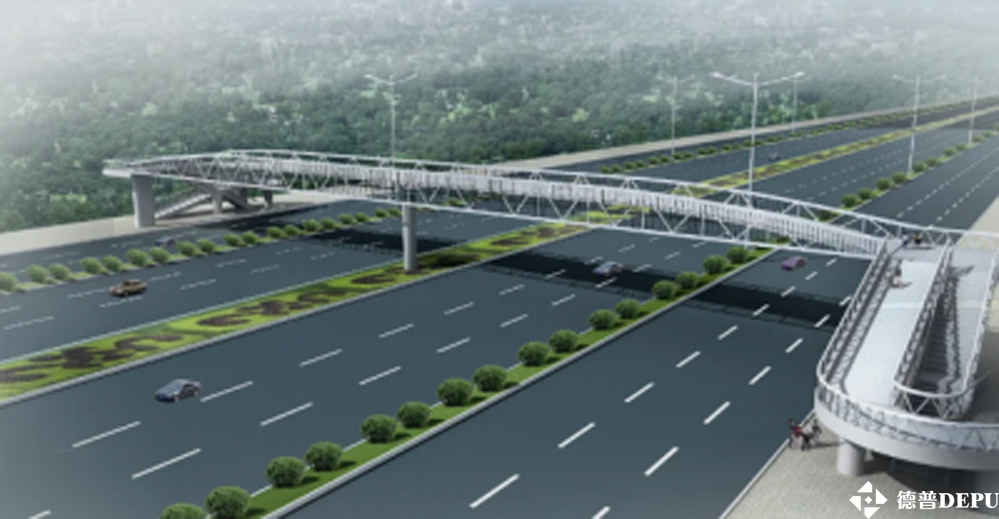

濟南市森林公園人行天橋位于張莊路中段濟南森林公園南門西側,此路段中間設 BRT 公交站。 由于地理位置的特殊性,天橋的建筑藝術與周圍建筑景觀應協調,主體結構的造型要簡潔、明快、通透,附屬結構要兼具美觀與實用性。 天橋效果圖如圖 1 所示。
該橋南北跨向, 橋身總長 59 m, 分為 2 跨, 每跨28 m;橋面寬 4 m,梯道寬 3 m;橋面設 1 %的縱坡,橋下凈高 5 m;橋體中間面向 BRT 站牌處及橋身兩側主要人流方向分別設上下自動扶梯,共 6 部,扶梯寬 1.2 m。

結構選型
2. 1 基本截面
橋體采用鋁合金下承式桁架,由 2 片兩跨連續的桁架組成,桁架高 5 m。 橋頂設橫梁與縱向聯結系,以提高桁架平面外的穩定性,橋兩端設門架[6]。 橋面聯結系采用縱橫梁交叉的形式。 橋頂與橋面的聯結系均與 2 片桁架的上下弦桿相連,天橋主立面圖如圖 2 所示。桁架的上下弦桿采用矩形截面,腹桿及聯結系構
件采用 H 形截面。 構件截面數據見表 1。
2 材料性能
該橋采用牌號為 6061—T6 鋁合金材料, 其力學性能指標見表 2。
由表 2 可見,該種材料的彈性模量較低,僅為一般鋼材的 1/3 左右;其設計強度為 200 MPa[5]。
